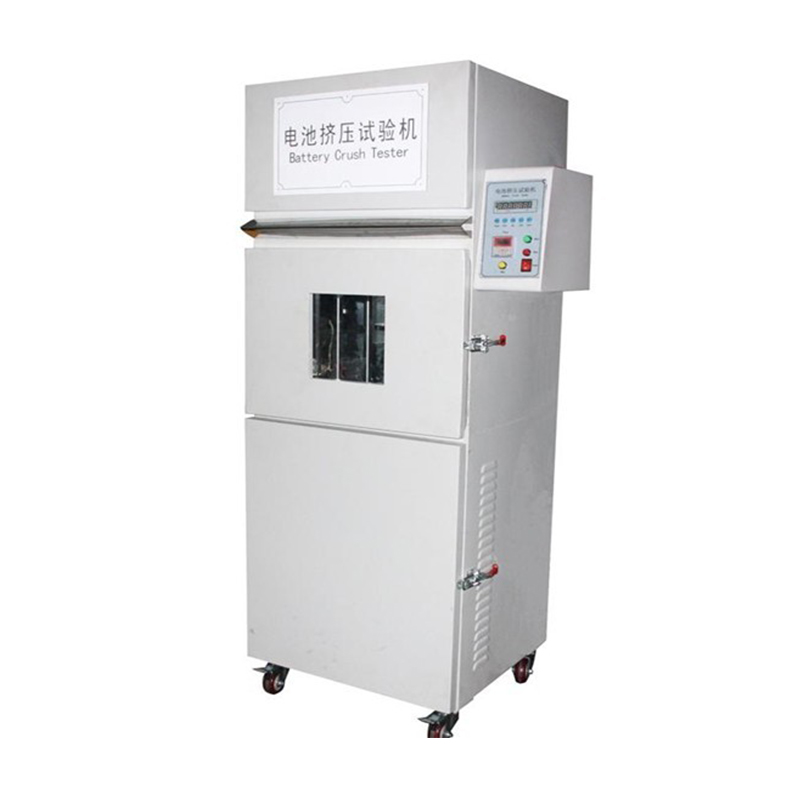

lt-dc02-เครื่องทดสอบการอัดขึ้นรูปแบตเตอรี่

คำอธิบายผลิตภัณฑ์

เครื่องใช้ในการจำลองแบตเตอรี่ลิเธียมพลังงานทุกชนิดถูกบีบในการใช้กระบวนการซึ่งจะแสดงการนำเสนอด้วยตนเองของแบตเตอรี่ในการอัดขึ้นรูปอาจปรากฏในเงื่อนไขที่แตกต่างกัน เหมาะสำหรับแบตเตอรี่ชนิดต่าง ๆ เพื่อจำลองสถานการณ์เมื่อแบตเตอรี่อยู่ภายใต้การอัดขึ้นรูป (เช่นการบดอัดขยะ) ในระหว่างการรักษาของเสียใช้ในครัวเรือนและเงื่อนไขการทดสอบจะเหมือนกับที่ระบุไว้ใน UL 1642 [13]

Conform เป็นมาตรฐาน

/สามารถตอบสนองความต้องการของ SJ-T11169/1998 (EQV UL 1642: 1995) , SJ-T11170-1998 (EQV UL 2054: 1997), UL 1642 [13], GB8897.4--2002 6.3.2.9, IDTIEC600864: 2000 และข้อกำหนดในการทดสอบอื่น ๆ

ผลิตภัณฑ์คุณสมบัติ

.ntest วิธีการ: แบตเตอรี่ภายใต้การทดสอบถูกอัดในสองระนาบและความดันการอัดขึ้นรูปประมาณ 13KN ถูกนำไปใช้ผ่านทางหนีบหรือ แขนไฮดรอลิกที่มีเส้นผ่าศูนย์กลางลูกสูบ 32 มม. การอัดขึ้นรูปยังคงดำเนินต่อไปจนกระทั่งเครื่องวัดความดันที่อ่านบนอุปกรณ์ไฮดรอลิกถึง 17.2MPa เมื่อถึงความดันสูงสุดถึงการอัดขึ้นรูปจะถูกยกขึ้น สำหรับเซลล์ทรงกระบอกแกนยาวของเซลล์การอัดขึ้นรูปควรขนานกับระนาบการอัดขึ้นรูปของอุปกรณ์อัดรีด สำหรับเซลล์ปริซึมความดันควรนำไปใช้กับหนึ่งในสองแกนตั้งฉากกับแกนยาวของมันแล้วแกนอื่น ๆ ควรถูกอัดขึ้นไปที่ระนาบของเซลล์ปุ่ม แต่ละเซลล์ทดสอบถูกบีบเพียงครั้งเดียว

โหมดการส่ง NPOWER: แรงดันสูงสุดของระบบไฮดรอลิก: 13KN (สามารถปรับแต่งตามความต้องการ);

1 แบตเตอรี่เป็นแซนวิชระหว่างสองแผ่นแบน

2 การอัดรีดแผ่นแรงดันไฮดรอลิกดัน (250N);

3 หลังจากที่แบตเตอรี่ถูกยึดแน่นความดันการอัดขึ้นรูปจะเริ่มขึ้นจนกว่าจะเพิ่มขึ้นเป็น 2,500 (17.2MPa) เมื่อจอแสดงผลดิจิตอลของกระบอกไฮดรอลิกและความดันระหว่างสองแผ่นคือ 3000 อัดดาวาว (13KN) ความดันถูกปล่อยออกมาทันที

4 เส้นผ่านศูนย์กลางของแบตเตอรี่ขนานกับแผ่น สำหรับแบตเตอรี่สแควร์มันต้องหมุน 90 องศาจากนั้นขับไล่

5 ช่วงความดัน: 13kn/

6 แสดงความแม่นยำความดัน: ± 1.0KG ความละเอียด: 110000

7 พื้นที่บีบอัด: 30 * 40 * 30 ซม. (สามารถปรับแต่งตามความต้องการของลูกค้าที่แตกต่างกัน)8 แหล่งจ่ายไฟ: 3

, 380V 50Hz---

proof ขนาดกล่อง: 750 * 450 * 550 มม. (h * l * w) ประตูติดตั้ง Doublelayer การระเบิดที่มองเห็นได้ \\ กระจกnproof ด้านหลังของตัวถังที่ติดตั้งพัดลมดูดอากาศ

10 เครื่องโรคหลอดเลือดสมอง: 200 มม.

.n11 เส้นผ่าศูนย์กลางของกระบอกไฮดรอลิก: 70 มม.~

12 ฟังก์ชั่นล่าช้า: 060 นาที-

13 วัสดุภายในและภายนอกกล่องระเบิดProof: A3 เหล็กแผ่นรักษาทาสีเหล็ก ฐานมาพร้อมกับรอกสากล 4 ตัวซึ่งสามารถเคลื่อนที่ได้อย่างอิสระ

14 น้ำหนักของเครื่อง: ประมาณ 150 กิโลกรัม
