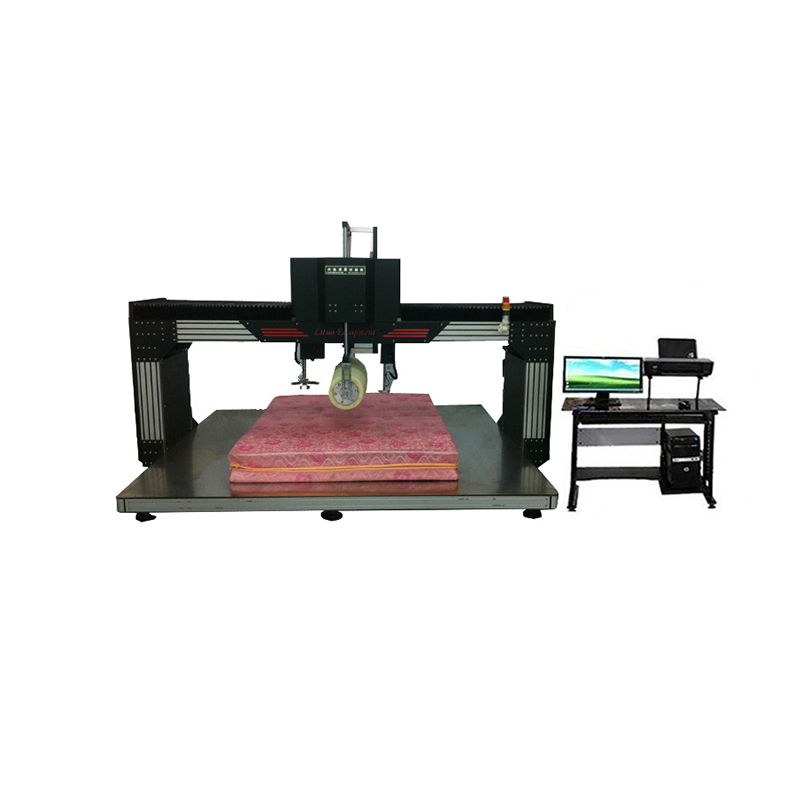

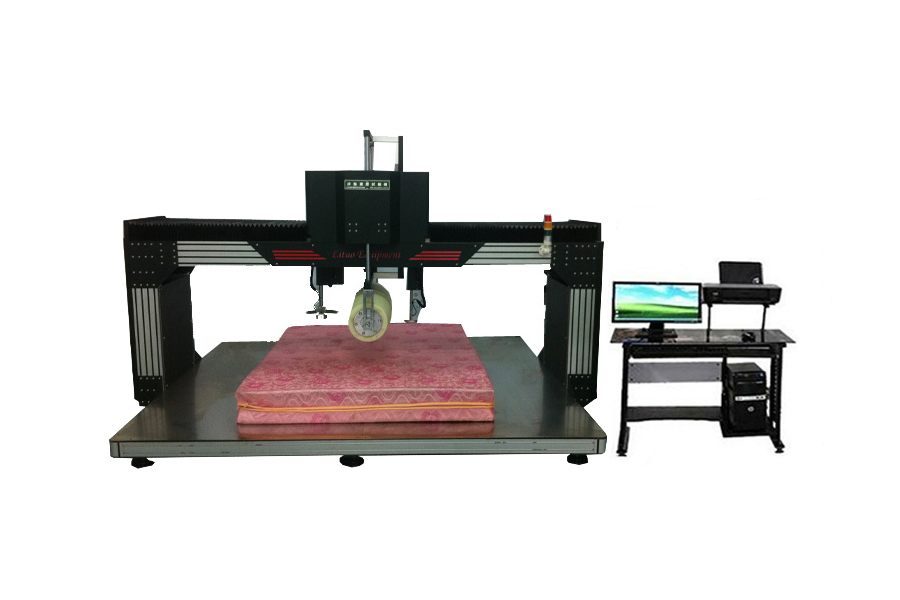

lt-jj29-c คอมพิวเตอร์ gb ที่นอนกลิ้ง, ความแข็ง, การตรวจสอบเครื่องทดสอบความสูง (กลิ้ง+ความแข็ง+การวัดความสูง)



n

คำอธิบายผลิตภัณฑ์

&#-national มาตรฐานทดสอบที่ครอบคลุมเป็นเครื่องที่ออกแบบมาเพื่อจำลองการนอนหลับอย่างต่อเนื่องของการนอนหลับของมนุษย์ การกลิ้งความทนทาน adopts โมดูลการโหลดกลิ้งวางอยู่ในตำแหน่งการโหลดที่นอนแนวนอนกลิ้งไปที่ความถี่ที่แน่นอนในการดำเนินการโหลดแบบลูกสูบบนที่นอนเพื่อทดสอบที่นอน

39; s แบริ่งกำลังการผลิตสำหรับการหมุนยาว

term repetitive โหลด. การทดสอบการปูแบบอ่อนนุ่มคือการทดสอบความแข็งของที่นอนซึ่งเป็นไปตามข้อกำหนดของผู้ผลิตที่นอนและมาตรฐานทุกชนิด มันถูกใช้เพื่อตัดสินคุณภาพและอายุการใช้งานของที่นอนและปฏิบัติตามข้อกำหนดของมาตรฐานแห่งชาติสำหรับการทดสอบเชิงกล เหมาะสำหรับที่นอนสปริงที่แข็งแกร่ง, ที่นอนสปริงธรรมดา, ที่นอนโฟม, ที่นอนยางยืดเส้นใยสีน้ำตาล

/>

โหมดควบคุม: การควบคุมคอมพิวเตอร์~

2 อุปกรณ์ทดสอบความทนทานทางเท้า:

1) อุปกรณ์เครื่องจักรกลที่สามารถขับลูกกลิ้งเพื่อให้การเคลื่อนไหวแนวนอนแบบสัมพัทธ์บนพื้นผิวของที่นอน: ช่วงเวลาที่หมุนของความเฉื่อยของลูกกลิ้งคือ (0.5 ± 0.05) KGM2 การโหลดความถี่ควรเป็น (16 ± 2) ครั้ง

min, โหลดแบบคงที่ควรเป็น (1400 ± 7)n, และเวลาทดสอบคือ30000 ครั้ง

) ลูกกลิ้ง: รูปไข่, ภายนอก ความอดทนมิติคือ± 2 มม. พื้นผิวควรแข็งราบรื่นไม่มีรอยขีดข่วนหรือข้อบกพร่องพื้นผิวอื่น ๆ ความยาว (1,000 ± 2) มม. ค่าสัมประสิทธิ์แรงเสียดทานระหว่าง (0.2

0.5), มุมคมของลูกกลิ้ง: R30 เส้นผ่าศูนย์กลางสูงสุดของลูกกลิ้ง : 300 ± 1 มม.;

3) มอเตอร์: พานาโซนิคเซอร์โวมอเตอร์ของญี่ปุ่น;

4) การเดินทางทดสอบ: ประมาณ 250 มม. ของสายกลางของที่นอน

5) ความแม่นยำของอุปกรณ์วัดแรงจะต้องไม่น้อยกว่า 1% ความแม่นยำของอุปกรณ์ขนาดจะต้องไม่น้อยกว่า 1 มม. และการเบี่ยงเบนตำแหน่งของบล็อกการโหลดจะเป็น± 5 มม.

3 อุปกรณ์การวัดความสูง:/

1) ความแม่นยำในการวัดความสูง: ± 0.5 มม.;

2) แผ่นวัดความสูง: พื้นผิวการวัดเป็นกระบอกสูบแบบแบนและเรียบเรียบ

3) เส้นผ่าศูนย์กลางของแผ่นวัด: 100mm, chamfer r10;

  4) ความเร็วแอปพลิเคชันของแผ่น: 100 ± 20mm min;

 5) แรงลดลงแนวตั้ง: ใช้ 4N แรงจากนั้นระยะห่างระหว่างพื้นผิวด้านล่างของพื้นผิวของแผ่นวงกลมและแผ่นคือความสูงของแผ่นที่นอน; การวัดความสูง: ความสูงของพื้นผิวที่นอนเริ่มต้น 100 เท่าของการทดสอบความอดทน 29,900 เท่าตามลำดับการวัดความสูงของพื้นผิวที่นอน; ระบบเครื่องวัดระยะสูง: ค่าแรงถูกกำหนดโดยซอฟต์แวร์แรงใช้ในแนวตั้งลดลงในวิธีการตั้งค่าความเร็วและเชื่อมโยงโดยตรงกับหน้าจอสัมผัส PLC

4 อุปกรณ์ทดสอบความแข็ง:

/-/1) โหลด Pad: กระบอกแข็งที่มีพื้นผิวเรียบและเส้นผ่าศูนย์กลาง 355 มม. ซึ่งหน้าปลายเป็นทรงกลมนูนกับรัศมีของความโค้งของ 800mm และรัศมีของความโค้งของมัน ขอบด้านหน้าของ 20mm;

2) ความจุโหลด: 1000n;

3) ความเร็วในการทำงานระหว่างการโหลดและขนถ่าย: (90 ± 5) mm=min ระบบสามารถเข้าถึงการตั้งค่าใด ๆ ของ 0.01~200mm=min;~

4) โหลดโค้งการโก่งตัว: ความสัมพันธ์ระหว่างแรงที่กดดันโดยแผ่นโหลดบนชิ้นงานและค่า sag ที่สอดคล้องกัน ;

5) ค่าความแข็ง (HY) ของที่นอนเป็นค่าเฉลี่ยของความลาดชัน (อัตราส่วนของแรงโหลดn ถึง sag mm) ของเส้นโค้งการโก่งของโหลดที่ 210N, 275N และ 340N;

6) เกรดความแข็ง: ความแข็งของผลิตภัณฑ์แสดงอยู่ในช่วง 1 ถึง 10; HS15 เป็นที่นอนแข็ง (ขนาดเล็กกว่านั้นยากกว่าเดิม); HS

6

10 เป็นที่นอนอ่อนนุ่ม (จำนวนที่ใหญ่กว่ามันคือ)

5.appearance: กรอบหลักทำจากอลูมิเนียมอุตสาหกรรมขั้นสูง แต่ละคอลัมน์และวัสดุอลูมิเนียมสองชิ้นคือการซ้อนทับและส่วนการเชื่อมต่อคือการอบโลหะแผ่น อุปกรณ์ขับเคลื่อนของเครื่องอยู่ที่ด้านบนของเครื่อง Gantry ได้รับการแก้ไขและแก้ไข มันถูกโหลดบนคอลัมน์เครื่องยนต์อลูมิเนียมสี่ตัวที่ด้านบนของเครื่องเสถียรและเงียบ-

6.test ตารางวัสดุ: ฐานที่มีรายละเอียดอลูมิเนียมอุตสาหกรรมขั้นสูงตารางที่มีสแตนเลส 304;

7 ความสูงของตารางทดสอบจากพื้นดิน: 180 มม.

8 ขนาดภายนอก: 3320 * 2400 * 2280mm (ความยาว * กว้าง * ความสูง)

9 น้ำหนัก: ประมาณ 2.3 ตัน

10 แหล่งจ่ายไฟและพลังงาน: AC220V 50HZ SinglePASE ประมาณ 2KW-

11 มันสามารถใช้ในการทดสอบช่วงตัวอย่างสูงสุดของที่นอนเดียว: 2400 มม. × 2400 มม. × 440 มม.

12 ระบบปฏิบัติการ: ระบบแมนนวลหนึ่งชุดและระบบอัตโนมัติหนึ่งชุด

13 การแสดงผลที่แข็งและอ่อน: ตัวเลขและคำ

15 หน้าจอโปรแกรมสามารถเลือกจีนจีนดั้งเดิมภาษาอังกฤษ

16.force และการกำจัดความเร็วสามารถควบคุมเพื่อแสดงการกระจัดและเวลาบังคับ การกระจัดสูงสุดและแรงขั้นต่ำและโค้งชีวิต (ในแต่ละการเปลี่ยนแปลงรอบ เส้นโค้งของแรงสูงสุดและการกระจัดสูงสุดของแต่ละช่อง

17. KGF, LBF, KN, N พร้อมใช้งานสำหรับหน่วยความแข็งแรง

18 แต่ละแรงและเซ็นเซอร์การกระจัดสามารถปรับเทียบได้ ใน 10 ส่วนหรือในส่วนเดียว

/-19 รายงานสามารถส่งออกเป็น Word, Excel และ PDF""/-20 ข้อมูลเส้นโค้งการทดสอบจะถูกบันทึกในฐานข้อมูล เมื่อโปรแกรมไม่ทำงานการทดสอบเส้นโค้งการแสดงผลสามารถเรียกได้จากฐานข้อมูล""

21 ตำแหน่งจุดกลางของการทดสอบกลิ้งค้นหาจุดกลางของที่นอนโดยอัตโนมัติโดยไม่มีการวางตำแหน่งอีกครั้ง .

conform ไปยังมาตรฐาน

\\n \\n \\n \\n เครื่องมือที่สอดคล้องกับ GB \\ NT 26706 \\ N2011 \\ NSoft เฟอร์นิเจอร์สีน้ำตาลเส้นใยยืดหยุ่นที่นอน \\n; qb \\nt 195 2.2 \\ N2011 \\ NSoft เฟอร์นิเจอร์ฤดูใบไม้ผลิที่นอนนุ่ม \\n, BS EN 1957: 2012 ข้อกำหนดสำหรับการทดสอบเชิงกล \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
